5. СТРАТЕГИЯ ИСПОЛЬЗОВАНИЯ ЦСК "КВАНТ"
НА МЕСТНЫХ СЕТЯХ СВЯЗИ
5.1. Основные возможности сетеобразования ЦСК "Квант"
Применение цифровой системы коммутации "Квант" на действующей аналоговой или аналого-цифровой сети связи обеспечивает её плавный переход к синхронной цифровой сети методом "наложения" или "цифровых островов". При этом стык распределенной территориально ЦСК "Квант" с существующим аналоговым окружением рекомендуется выполнять только на верхнем уровне иерархии системы, т.е. ее опорным оборудованием, через которое доступ к аналоговой сети будет возможен для всех выносных коммутационных модулей. Основные возможности сетеобразования, обеспечиваемые системой, сводятся к следующему:
Максимально допустимое число направлений внешней связи в ЦСК "Квант" ограничивается лишь технически возможным для конкретной конфигурации системы числом подключаемых линейных трактов.
Во внешних направлениях связи рекомендуется использовать цифровые типы СЛ, но возможны и физические или уплотненные СП с ЧРК линии. И цифровые, и аналоговые СЛ могут быть одностороннего или двустороннего действия, а также общими для местной и междугородной связи. Для них применимы любые стандартные способы обмена линейными управляющими сигналами.
Топология фрагментов сети, построенных на оборудовании системы "Квант", может быть практически любой: радиальной, радиально-узловой, полносвязной, кольцевой, древовидной, цепной и смешанной, с участками разных топологических структур. Для каждого направления связи допустимо использование обходных направлений при занятости основного пучка.
Для аналоговых АТС, не имеющих оборудования АОН, связь к АМТС может устанавливаться через транзитную станцию (например, через ЦС или СПУ сельской сети) системы "Квант" с набором собственного номера. Далее по сигналу "запрос АОН" транзитная станция выдает этот номер на АМТС.
Каждая станция ЦСК "Квант" может иметь любую требуемую емкость в диапазоне 100...30000 АЛ и предусматривает для снижения затрат на АЛ двуступенчатую иерархию выносных модулей: опорное оборудование - выносной коммутационный модуль - выносной абонентский модуль. Станции емкостью до 128 и до 256 номеров целесообразно образовывать с помощью ВАМ типа АТС-100 и АТС-20 соответственно.
Допустимо использование ЛТ 1024 или трехпроводных ФСЛ. Выносной модуль типа АТС-100 (АТС-200) способен также автономно функционировать вне системы коммутации "Квант" в качестве АТС малой емкости, подключаемой к существующим АТС либо по СЛ, либо по АЛ с серийным исканием при входящей связи. Взаимодействие с АТС других систем возможно с использованием многочастотного или декадного кода.
Техническое обслуживание и эксплуатация каждой имеющейся на сети цифровой системы коммутации "Квант" выполняются централизованно из модуля технической эксплуатации (МТЭ) опорного оборудования системы.
Перечисленные возможности сетеобразования позволяют эффективно использовать АТС системы "Квант" для развития и цифровизации сельских, городских и ведомственных сетей связи. Планируемое дальнейшее совершенствование системы обеспечит ее применимость на междугородных сетях и на ЦСИО.
Основные варианты организации связи с существующими типами АТС по цифровым и по аналоговым СЛ представлены соответственно на рис. 5.1 и рис.5.2.

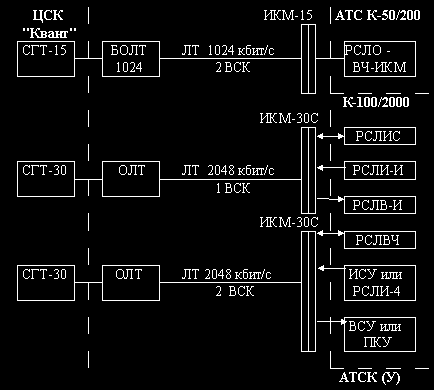

Рис. 5.1. Варианты связи с существующими типами АТС по цифровым СЛ
Рис. 5.2. Варианты связи с существующими типами АТС по аналоговым СЛ
|
||||
|
||||
|
||||
|
||||
|
