У МТ 20/25 передбачена комутація тільки цифрових каналів. При підключенні до станції аналогових ліній або ліній, ущільнених високочастотними системами передачі, передбачається встановлення пристроїв для узгодження, що виконують функції інтерфейсу між аналоговими і ІКМ лініями.

Узгоджуючі пристрої поділяються на 2 види: обладнання підключення абонентських ліній (концентратори URА) і з'єднувальних ліній - URJ. Абонентський концентратор дозволяє підключити до 763 абонентських ліній до комутаційного поля станції через 2-6 ІКМ лінії. Концентратор може бути місцевим або віддаленим, інтерфейс із комутаційним полем в обох випадках однотипний. Максимальне віддалення концентратора без регенерації (відновлення та посилення) тракту ІКМ складає 0,5 км. Управління концентратором забезпечує дубльована мікроЕОМ, що працює за принципом розподілу навантаження.

У концентратор можуть включатися телефонні апарати з дисковим номеронабирачем і з багаточастотною клавіатурою, телефонні апарати з телетаксацією. Можливо підключення лінії передачі даних із швидкістю 64 кбіт/с. Розрахункове навантаження на одну абонентську лінію дорівнює 0,15 Ерл. Напруга живлення концентратора 60 В, потужність що споживається - 740 Вт.

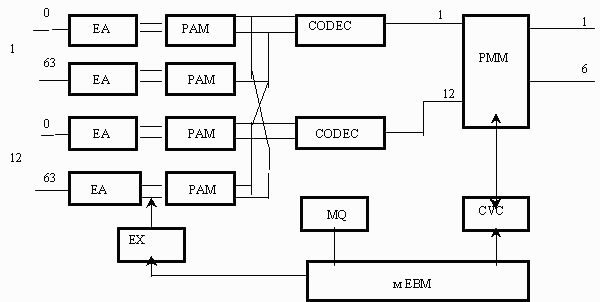

Схема концентратора включає такі функціональні блоки (Мал.2.2.):

- абонентський комплект (ЕА);

- амплітудно-імпульсний модулятор (РАМ);

- кодек (СODEC);

- управляючий пристрій, що складається з : сканера (ЕХ), маркера(МQ), пристрою каналу управління (СVC) і мікроEОМ.

Мал. 2.2.

Абонентський комплект служить інтерфейсом з комутаційною системою і виконує такі функції: живлення мікрофона телефонного апарату абонента через дві напівобмотки диференціального трансформатору; переходу з 2-провідної абонентської лінії на 4-провідну за допомогою диференціального трансформатора, контролю стану шлейфу абонентської лінії для виявлення моменту зняття абонентом мікротелефонної трубки і відбою.

Для контролю за станом абонентської лінії використовується визначник стану АЛ та посилки викличного сигналу частотою 25 Гц. Підключення генератора викличного сигналу здійснюється контактами електромеханічного реле, що управляється генератором з демультиплексорним сигналом команди дзвоника.

РАМ здійснює перетворення аналогового мовного сигналу в сигнал амплітудо-імпульсної модуляції (АІМ), концентрацію і комутацію 64 абонентських ліній на одну ІКМ лінію.

СОDЕС забезпечує аналогово-цифрове перетворення сигналу АІМ у ІКМ і навпаки.

РММ здійснює концентрацію 12 ІКМ ліній на 2 - 6 ІКМ ліній комутаційного поля. Число ІКМ ліній визначається в залежності від навантаження і норми втрат.

Сканер ЕХ аналізує стан абонентського шлейфу та абонентських плат у 128 аварійних точках концентратору. Сканування здійснюється послідовно, період сканування складає 128 мс.

Обмін інформацією між мікроЕОМ і комутаційним полем здійснюється за допомогою маркера МQ. Сигнали управління і взаємодії між мікроЕОМ, URА і UCD станції передаються в 16 часовому інтервалі ІКМ лінії за допомогою пристрою каналу управління СVС.

У напрямку від URA до UCD передається інформація про стан шлейфу абонентської лінії і інформація обміну мікроЕОМ і UCD. У зворотньому напрямку передаються сигнали управління дзвоником, переполюсовки батареї і телетаксації, інформація обміну UCD і мікроЕОМ.

Дві мікроЕОМ URA працюють у режимі розподілу навантаження під управлінням UCD. Обмін повідомленнями між ними здійснюється за допомогою пристрою міжмашинного зв'язку. Кожна мікроЕОМ має пам'ять 20 кслів по 32 біти
