Функциональная архитектура АТСЦ -90
и ее программная реализация
Б .. Гольдштейн
ВВЕДЕНИЕ
Во все времена людьми владела мечта достижения совершенства . Не являются исключением и
разработчики телекоммуникационной техники , всегда стремившиеся к созданию совершенной
системе коммутации , в которой задуманная идеальная функциональная архитектура с помо -
некоего технологического “ камня ” была бы преобразована в идеальную
программно - реализацию . Хорошей иллюстрацией такому недостижимому совер -
может служить разработанная в США великолепная архитектура системы ITT 1240,
имевшая в начале все признаки гениального творения телекоммуникационной техники , иее
сегодняшняя весьма заурядная реализация силами французского Alcatel.
Точно такие же проблемы были и есть у разработчиков отечественной коммутационной техни -
, с возможными путями решения которых знакомит данная статья . Автор задумал эту статью
впервуюочередь , как описание практического опыта по разработке функциональной архитек -
и программного обеспечения систем коммутации комплекса АТСЦ -90. Этот опыт побудил
сформулировать и изложить ряд вопросов , которые не нашли пока достаточного освещения в
литературе , но которые , на взгляд автора , были бы полезны специалистам по проектированию ,
развитию и эксплуатации современных систем коммутации .
1. ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ КОММУТАЦИОННОЙ ПЛАТФОРМЫ АТСЦ -90
1.1. Принципы построения коммутационного оборудования АТСЦ -90
В коммутационной технике экономические критерии и основные представления быстро меня -
. При создании каждого нового семейства коммутационных узлов и станций необходимо
заново пересматривать вопросы организации процесса разработки , методов и средств созда -
функциональных спецификаций и их реализации аппаратными и программными средства -......., а также экономическую эффективность внедрения той или иной новой функции . Техниче -
прогресс в целом определяется нашей способностью перестройки и переупорядочивания
своих представлений о разрабатываемой системе .
Это имеет еще большее значение в той уникальной ситуации , когда разрабатываются не только
одна коммутационная станция , а целый комплекс коммутационного оборудования единого се -......., включающий городскую , сельскую и комбинированную АТС , узел спецслужб , цифро -
подстанцию , абонентский цифровой концентратор и др . В состав комплекса включено так -
сопутствующее оборудование для организации инфраструктуры технического обслужива -
, системы и средства абонентского доступа , протокол - систем сигнализации , ин -.......обеспечение и т ..
Основу комплекса АТСЦ -90 составляет мощная , гибкая и современная коммутационная плат -......., соответствующая рекомендациям Международного совета электросвязи (), стан -.......Европейского института по стандартизации электросвязи (ETSI) и национальным требо -.......ОГСТфС . В рамках комплекса АТСЦ -90 версий L4 и L5 разработан протокол общека -
сигнализации ОКС -7, подготовлена база для реализации элементов интеллектуальной
сети (IN), поддерживаются основные протоколы взаимодействия для функционирования в со -
цифровой сети интегрального обслуживания (ISDN) и сети управления сетью электросвя -
(TMN), реализованы функции поддержки средств оперативно - мероприятий
() идр .
Особое внимание следует обратить на реализацию услуг ЦЕНТРЕКСа в АТСЦ -90, позволяю -
предложить абонентам делового сектора широкий диапазон услуг учрежденческих АТС .
Средства ЦЕНТРЕКСа организуют некую виртуальную УПАТС , тем самым избавляя заказчика
от необходимости единовременных капиталовложений в оборудование реальной УПАТС и по -
эксплуатационных расходов . В версии АТСЦ -90 уровня L6 разрабатывается специ -
пакет , позволяющий организовать частную виртуальную сеть (VPN), обеспечивающую
внутриофисную связь , а также связь любого учреждения с различными филиалами . При этом
функциональные возможности АТСЦ -90 позволяют организовать специализированный частный
план нумерации и целый ряд услуг , специфичных для учрежденческих и ведомственных теле -
сетей .
Все коммутационные станции АТСЦ -90 поддерживают интерфейсы российских протоколов сиг -
, принятые на местных телефонных сетях , а также интерфейсы абонентов ISDN, при -.......допускается любая комбинация абонентов с базовым доступом (RA). Предоставляются
следующие категории станционных услуг : услуги ISDN, идентификация номера вызываемогоабонента , переадресация вызова , тарификация , ограничение различных входящих типов связи ,
возможность подключения учрежденческих АТС различных типов , интерфейс системы управ -
сетью (TMN) идр .
Коммутационная платформа АТСЦ -90 обеспечивает достаточно оптимальное развитие систе -.......в будущем . Вверсии L6 и следующих версиях АТСЦ -90 планируется поддерживать и пер -
услуги интеллектуальных сетей , в частности , персональный номер (PN) иунивер -
персональная связь (UPT), а также предоставление услуг широкополосной связи , ин -
услуг мультимедиа и возможность работы коммутатора в асинхронном режиме
передачи (), возможности мобильной связи для абонентов стационарных сетей , наличие
модуля взаимодействия SDH идр .[1].
Сегодняшняя номенклатура (.1) семейства коммутационного оборудования АТСЦ -90 уров -
L3 и L4 включает следующие типы коммутационных систем : абонентский цифровой концен -
на 1000 номеров АЦК -1000, городская АТС малой и средней емкости АТСЦ -100/3000
емкостью 3000 номеров , опорно - АТСЦ -90 емкостью до 40000 номеров .
1.2. Городские АТСЦ -90

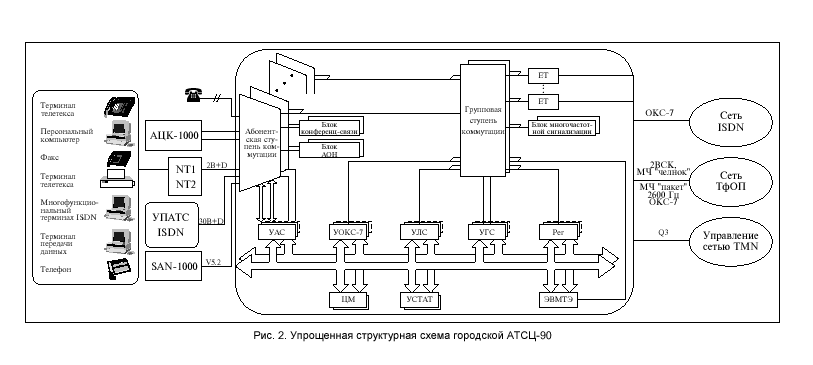

Структурная схема городской АТСЦ -90 представлена на рис .2. Станция уровня L4 обладает
производительностью до 320000 вызовов в ЧНН и пропускает нагрузку 4600 Эрланг . Программ -
обеспечение () расположено в десяти разделенных по функциям типах управляющих
устройств (). В УУ всех типов в совокупности находятся около 500 программных процессов .
Основной вид межстанционной сигнализации - протокол ISUP-R системы общеканальной сиг -
ОКС -7. Станция поддерживает также линейную сигнализацию по двум выделенным
сигнальным каналам (2 ВСК ) в 16-м канале цифрового тракта 2.048 Мбит /. Регистровая сиг -
включает декадный набор номера , многочастотную сигнализацию методами “......-
челнок ” и “......пакет ”. Информация АОН передается многочастотным кодом
методом “ пакет ”.
Взаимодействие программных процессов различных управляющих устройств АТСЦ -90 впро -
установления соединения иллюстрируется примером на рис .3.
1.3. Городские АТС малой и средней емкости , сельские АТС и сельско -...........
узлы типа АТСЦ -100/3000
Отечественная промышленность 33 года тому назад начала выпуск координатных станций типа
АТСК -100/2000. С 1966 года эти же станции начали выпускаться промышленностью Венгрии . В
настоящее время эти АТС остаются основными коммутационными станциями для сельских и
сельско - телефонных сетей , хотя большая часть таких станций уже выработали
свой ресурс .
Эти соображения послужили стимулом для разработки в составе комплекса АТСЦ -90 городской
АТС малой и средней емкости , сельской центральной станции и сельско - узла
АТСЦ -100/3000.
Емкость базовой модификации АТСЦ -100/3000 составляет до 3072 абонентских линий , из кото -
до 192 линий позволяют подключать таксофоны с переполюсовкой . Объем оборудования
при емкости 3000 номеров составляют четыре статива . Возможно расширение емкости АТСЦ -100/
3000 до 5632 абонентских линий .
1.4. Цифровая подстанция ПСЦ -1000/3000
Цифровая подстанция предназначена для эффективного развития городских телефонных сетей
и , в частности , для замены морально устаревших подстанций ПСК -1000 координатной системы .
Структурная схема и функциональные возможности совпадают с изложенным выше для АТСЦ -100/
3000, за исключением того , что в ПСЦ -1000/3000 список систем сигнализации вырождается
в единственный протокол , поддерживаемый оконечной городской АТС , в которую включается
подстанция . Как правило , этим протоколом является 2 в цифровом тракте 2.048 Мбит /.
Другие отличия в основном связаны с со спецификой технической эксплуатации подстанции :
использование специального дистанционного интеллектуального терминала ( станции )
обеспечивающего , помимо удобного общения пользователя с системой на языке MML, обра -
и анализ эксплуатационных данных и данных технического обслуживания , наблюдение за
состоянием станции , просмотр справочников . Отладка этой системы технической эксплуатации
выполнялась совместно с коллегами Волгодонского узла связи Ростовской области под руково -.......А .. Матяшова , где в настоящее время успешно функционирует первая ПСЦ -1000/3000
[7]. 1.5. Абонентский цифровой концентратор АЦК -1000
Максимальная емкость концентратора АЦК -1000 (.4) составляют 1024 абонентских линий .
Для связи АЦК с опорной АТС могут использоваться проводные , волоконно - или ра -
линии связи .
Основная особенность АЦК -1000 - его полная совместимость не только с АТСЦ -90, но и с ус -
функционирующими городскими АТС DX-200 производства Nokia (). Это обу -
, в частности , значительным вкладом наших финских коллег под руководством К . Ол -
в разработку АЦК -1000. В настоящее время концентраторы функционируют на телефон -
сетях С .-Петербурга , Новосибирска , Тулы , Калининграда и др .
В рамках программы АТСЦ -90 разработан также тестер - концентраторов () для
визуализации обмена в сигнальном канале ИКМ - между АЦК -1000 ицифровыхАТСтипов
АТСЦ -90 или DX200
1.6. Абонентский цифровой концентратор SAN-1000
Отличие данного концентратора от АЦК -1000 заключается в поддержке протокола V5.2 соглас -
Рекомендациям Q.512, G.964 и G.965 Международного союза электросвязи (
МККТТ ).
Этот универсальный протокол успешно заменяет специализированный ASS-канал , использую -
в АЦК -1000 иАТСЦ -90 уровней L3, L4, атакжевстанциях DX-200 уровней R3 и R4. Та -.......образом SAN-1000 может подключаться к современным АТС различных типов и различных
компаний . Аппаратное обеспечение протокола V5.2 включает в себя центральный PC-...........
процессор , многоканальный контроллер HDLC, одноплатное коммутационное по -
32 32, конвертер ISA-DMC, стандартную плату ASS. Программное обеспечение функциони -
под операционной системой QNX.
2. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ КОММУТАЦИОННОЙ
ПЛАТФОРМЫ АТСЦ -90
Разработка , модификация и поддержка в эксплуатации программного обеспечения АТСЦ -90 на
базе современной технологии проектирования программного продукта обеспечиваются создан -.......в ЛОНИИС L-технологией программирования [2], локальной сетью центра программного
обеспечения , автоматизированной системой генерации исходных файлов данных АТСЦ -90. С
помощью включенных в сеть модемов имеется возможность обмена сообщениями с удаленны -.......пользователями .
Последовательность этапов L-технологии условно представлена на рис .5.Все версии про -...........
обеспечения хранятся в распределенном автоматизированном архиве , содержащем
также информацию обо всем установленном коммутационном оборудовании АТСЦ -90 враз -
регионах Российской Федерации . Для архивации и хранения разработанных программ и
данных используются различные носители , включая CD-ROM.
Исходные данные городских станций АТСЦ -90 создаются в два этапа . На первом этапе проект -
исходные данные , содержащие информацию по емкости , разным видам нагрузок , меж -.......связям , нумерации , тарификации , синхронизации проектируемой станции гото -
в виде таблиц , обычно используемых в форматах Гипросвязи . На втором этапе в центре
генерации ПО станции в ЛОНИИС с учетом этих проектных данных формируются данные по
подсистемам в виде таблиц полных исходных данных формата АТСЦ -90. Оба этих этапа вы -
специальной программной системой генерации исходных данных (), структурная
схема которой приведена на рис .6.
Более подробную статью о программном обеспечении АТСЦ -90 планируется опубликовать в
одном из следующих выпусков журнала .
3. РЕАЛИЗАЦИЯ СОРМ В АТСЦ -90 И СРЕДСТВА ТЕСТИРОВАНИЯ
Интенсивное развитие программно - средств поддержки системы оперативно -
мероприятий () во вновь устанавливаемых и уже находящихся в эксплуатации
АТС с программным управлением , происходящее в странах Западной Европы и , отчасти , вРос -
, обусловлено целым рядом общеизвестных факторов и также отражено в проекте АТСЦ -90.
Т .. в процессе проектирования АТСЦ -90 еще отсутствовали спецификации Европейского ин -
стандартизации (ETSI) по СОРМ в станциях реализованы российская национальная
версия СОРМ .
Гибкость программной реализации СОРМ в АТСЦ -90 позволяет адаптировать эти функции к
различным интерфейсам с центрами управления . Упрощенная структурная схема этой реали -
приведена на рис .7. ВАТСЦ -90 уровня L5 реализованы следующие процедуры : a. Процедура обработки вызова с полным контролем ,
b. Процедура обработки вызова со статистическим контролем ,
c. Процедура обработки исходящего вызова ,
d. Процедура обработки оконечного вызова .
Первая из вышеупомянутых процедур описана в таблице 1.
4. ОБОРУДОВАНИЕ СЕТИ АБОНЕНТСКОГО ДОСТУПА
Следуя современным методам построения абонентской сети доступа [4] комплекс АТСЦ -90
включает оборудование уплотнения абонентских линий по технологии HDSL, а также систему
беспроводной организации абонентской сети по методу WLL.
В составе оборудования АТСЦ -90 уровня L4 имеется специализированная многоканальная сис -.......ВЫЗОВ -8 для организации автоматизированного оповещения абонентов , применимая
также для уведомления абонентов о задолженностях за телефонные переговоры , при проведе -
телеголосований и других услуг связи в существующих аналогово - телефонных
сетях . К этой же группе относятся имитаторы телефонной нагрузки АВИСТЕН -2 идр . оборудо -
.
Втаблице 2 приведен перечень оборудования для использования на абонентской сети доступа .
5. СТУПЕНЬ РАСПРЕДЕЛЕНИЯ ВЫЗОВОВ СРВ -90
В ходе разработки АТСЦ -90 был реализован ряд проектов , имеющих самостоятельную цен -
. В частности , на базе абонентского модуля разработана универсальная ступень распре -
вызовов СРВ 30....24, которая совместно с управляющим компьютером на базе РС 386
и информационным банком данных предоставляет справочно -......, заказные и
интеллектуальные услуги на телефонных сетях .
Телефонный доступ к операторам справочных и заказных служб по сокращенному или полному
номеру обеспечивается путем подключения к ГТС по цифровому тракту ИКМ 30 с межстанцион -
сигнализацией 2 или по трехпроводным соединительным линиям .
Аппаратно -........... комплекс СРВ 30....24 обеспечивает выполнение следующих основных
функций : однократную подачу вводной фразы автоинформатором каждому абоненту , вызы -.......службу ( желанию заказчика ); определение категории и номера телефона вызы -
службу абонента ( трех попыток ); поиск свободного оператора и установление со -
абонент -; при отсутствии свободного оператора постановку абонента в оче -
на ожидание обслуживания с посылкой сигнала КПВ в течение времени ожидания ; равно -.......загрузку операторов ; обслуживание вызовов в порядке их поступления ; приоритетное
обслуживание междугородных абонентов ; переключение установленного соединения на стар -
оператора с освобождением оператора , переключившего вызов ; обслуживание старшим
оператором абонентов одного из секторов (), если нет ожидающих обслуживания абонен -
, переключенных на старшего обычными операторами ; скрытное подключение контролера к
любому рабочему месту ; формирование и хранение на жестком диске информации для расчета
за предоставленные платные услуги ; формирование и хранение на жестком диске статистиче -
и эксплуатационной информации ; вывод на дисплей сообщений об обнаруженных неис -
.
Структурная схема включения комплекса в ГТС представлена на рис .8.
Процедуры , реализованные в СРВ , следующие .
1. служб "09" и "009", придя на рабочее место , включается в работу () с
использованием клавиатуры его PC или терминала . Эта информация передается в управляю -
персональный компьютер и далее в процессор СРВ 30....24.
2. абонент набирает номер платной службы "009", то его вызов попадает на соответст -
группу входов () СРВ . Информирование абонента о том , что он попал именно
на службу "009" осуществляется цифровым автоинформатором , входящим в состав оборудова -
СРВ . Если абоненту нужна эта служба , то он ожидает дальнейшего обслуживания .
3. оборудования комплекса посылается сигнал запроса о категории и номере телефона або -
, вызывающего эту платную службу ( трех раз ).
4. получения информации АОН по номеру категории определяется право абонента на
получение платной услуги . 5. категория абонента не предоставляет ему права на получение платной услуги , то такому
абоненту посылается зуммер занято .
6. абонент имеет право на получение платной услуги , то он подключается к свободному
оператору службы "009", на экране дисплея которого загорается надпись " вызов ". Ес -
в процессе переговоров оператора с абонентом выяснится , что служба может предоставить
абоненту необходимую ему информацию и абонент согласен ее оплатить , то информация або -
выдается . При этом в управляющем компьютере формируется запись о : последней циф -
года ; двух цифрах месяца ; двух цифрах дня ; одной цифре категории ; номере вызывающего
абонента ; номере службы ; величине тарифа ( или двойной тариф ).
7. выдачи информации оператор нажимает на клавиатуре кнопку "".
8. абонент отказывается от платной информации , то оператор должен нажать на клавиа -
кнопку " от оплаты ", азатем "".
9. том случае , когда абонент просит передать его соединение для обслуживания старшим
оператором , оператор нажатием на клавиатуре компьютера кнопки " старшему " пере -
вызов для обслуживания старшим оператором . Рабочее место оператора , передавшего
вызов для его обслуживания старшим оператором , освобождается и может быть занято другим
вызовом .
10. в компьютере записи о предоставленных абонентам платных услугах переда -
на центр расчетов для получения расчетных счетов , которые направляются абонентам для
оплаты .
11. обслуживания вызовов , поступающих на службу "09" по линиям внутризоновой и
междугородной телефонной связи , происходит аналогично вышеописанному . Однако в этом
случае не производится запроса информации АОН , а стоимость услуги определяется стоимо -
междугородного разговора . Междугородный вызов обслуживается с приоритетом по от -
к обслуживанию местных вызовов .
6. ТЕСТОВОЕ ОБОРУДОВАНИЕ АТСЦ -90
Важной особенностью комплекса АТСЦ -90 является создание технических средств , включаю -
имитаторы нагрузки , протокол - системы сигнализации , пуско - ПО и
обеспечивающих возможность проверки , наладки и настройки станции в целом перед отправ -
ее заказчику .
Протокол - систем сигнализации , используемых на телефонных сетях СНГ , рассмотре -
в другой статье автора [9], поэтому здесь решено ограничиться только приведенной ниже
таблицей 2, содержащей перечень различных протокол - и их опций .
ЗАКЛЮЧЕНИЕ
Разработка многочисленных средств поддержки комплекса АТСЦ -90, использование стандарт -
интерфейсов , модульность и гибкость ПО , продуманная политика в области технологии
проектирования ПО , оснащение квалифицированных разработчиков необходимым набором
современных программных средств - все это обеспечивает хорошую приспособляемость
АТСЦ -90 к разнообразным видам применения и возрастающим потребностям в новых видах
услуг .
